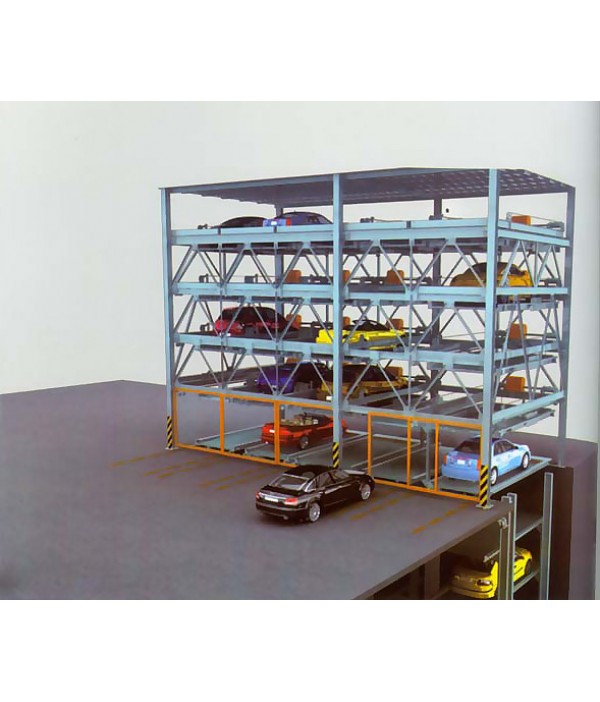

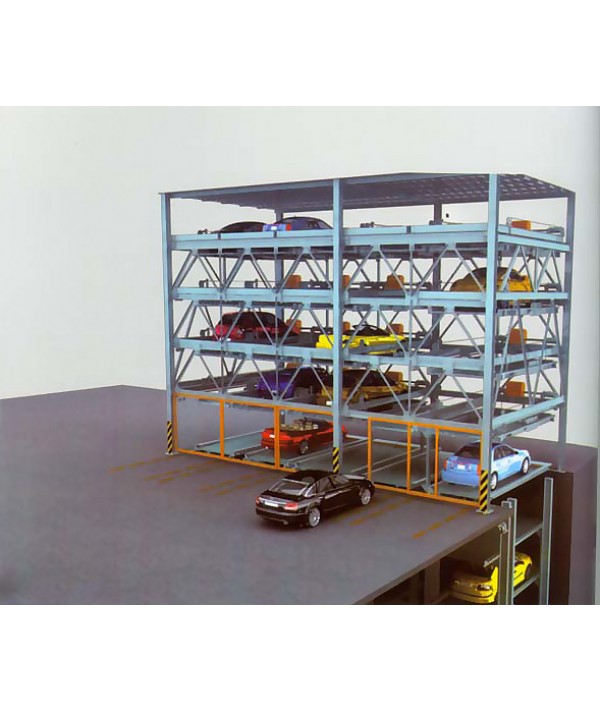

升降横移与简易升降组合式停车设备
- 该设备提供3&8层的停车位,可以组合成负一正二&五、负二正二&五、负三正三&五等型式,与地上升降横移类设备相比,由于充分地下利用空间,缩短取车的距离,减少了进车时间,节约了能耗。并且地下没有横移空位,在层数相同的情况下,存车量多于地上升降横移类设备。
设备技术参数
适停车辆 | 型式 | 中型车(Z) | 大型车(D) | 特大型车(T) |
车辆尺寸 | 长X宽X高 | 长X宽X高 | 长X宽X高 | |
(mm) | ≤4700X1800X1450 | ≤5000X1850X1550 | ≤5300X1900X1550 | |
车重 | ≤1500KG | ≤1700KG | ≤2350KG | |
需求空间 | A(mm) | 2450 | 2500 | 2550 |
B(mm) | 5700 | 6000 | 6300 | |
C(mm) | 6060 | 6360 | 6660 | |
D(mm) | 7350 | 7500 | 7650 | |
E(mm) | ≥8700 | ≥8700 | ≥8700 | |
F(mm) | ≥5600 | ≥5600 | ≥5600 | |
G(mm) | 2450 | 2500 | 2550 | |
H(mm) | ≥5300 | ≥5600 | ≥5900 | |
额定速度 | 二、三层升降 | 4.1m/min | 4.1m/min | 4.1m/min |
四、五层升降 | 6.7m/min | 6.7m/min | 6.7m/min | |
地下层升降 | 2.5-3m/min | 2.5-3m/min | 2.5-3m/min | |
横移 | 7.9/min | 7.9/min | 7.9/min | |
电机功率 | 二、三层升降KW | 2.2 | 2.2 | 2.2 |
四、五层升降KW | 3.7 | 3.7 | 3.7 | |
地下层升降KW | 3.7 | 3.7 | 3.7 | |
横移KW | 0.2 | 0.2 | 0.2 | |
动力电源 | 三相五线制 | 三相五线制 | 三相五线制 |
